一種用于太陽能光伏組件光伏eva封裝膜的分切機

技術領域

1.本實用新型涉及分切機技術領域，具體為一種用于太陽能光伏組件光伏eva封裝膜的分切機。

背景技術：

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械，分切機主要的運用于：無紡布；云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶（無紡布，紙張，絕緣材料、云母帶、薄膜等等）的分切。

3.中國專利公開號為cn209097886u的“一種新型可調試覆膜分切機的分切機構”，其中實用新型提供如下技術方案：“首先由鉸鏈將上固定蓋8與下固定蓋10包裹固定在操作桿11的外表面，旋合第二螺栓9固定上固定蓋8與下固定蓋10，在固定的同時通過橡膠墊15使得與操作桿11緊密固定，再調節切割頭12與切割頭連接體13之間的長度為操作的長度，此時旋合第三螺栓14固定即可，當完全固定完畢”，上述技術方案存在一下缺陷，在對切割頭進行防護時需要通過上固定蓋、下固定蓋和第二螺栓進行固定防護，固定的過程較麻煩需要通過多個步驟和工具進行隔離防護，智能化程度較低，需要花費一定的時間，故而提出了一種用于太陽能光伏組件光伏eva封裝膜的分切機。

技術實現要素：

4.針對現有技術的不足，本實用新型提供了一種用于太陽能光伏組件光伏eva封裝膜的分切機，具備通過智能化對切割刀片進行隔離防護提高了工作效率等優點，解決了在對切割頭進行防護時需要通過上固定蓋、下固定蓋和第二螺栓進行固定防護，固定的過程較麻煩需要通過多個步驟和工具進行隔離防護，智能化程度較低，需要花費一定的時間的問題。

5.為實現上述目的，本實用新型提供如下技術方案：一種用于太陽能光伏組件光伏eva封裝膜的分切機，包括切分機本體、轉動桿、切割刀片、雙向螺紋輥、靜電棒放置架、氣缸、氣漲軸、滾輪式計米器安裝位、切刀輥、梯形切刀固定架和手動螺絲閥，所述切分機本體的外部設有防護機構；

6.所述防護機構包括固定安裝在切分機本體正表面上且數量為兩個的絲桿，所述絲桿的外周壁上螺紋連接有連接座，兩個所述連接座相對一側的外壁之間固定連接有連接板，所述連接板的正表面上固定安裝有延伸板，所述延伸板的內部固定安裝有電動伸縮桿，所述電動伸縮桿的背側的外壁上固定連接有移動板，所述移動板遠離電動伸縮桿的一側固定安裝有數量為多個的防護殼。

7.進一步，所述切割刀片為圓環形，所述切割刀片的直徑小于防護殼的長度，所述防護殼的長度大于切割刀片的直徑的長度不小于二厘米。

8.進一步，所述電動伸縮桿的輸出軸貫穿連接板的內部。

9.進一步，所述防護殼為矩形，所述切割刀片位于防護殼的內部。

10.進一步，所述延伸板的截面呈“c”字形。

11.進一步，所述電動伸縮桿可伸縮的最大距離為防護殼正面內壁與切割刀片外周壁之間的距離。

12.進一步，所述防護殼的外壁不會與切分機本體的外壁接觸。

13.進一步，所述防護殼與切割刀片位于同一平面。

14.與現有技術相比，本技術的技術方案具備以下有益效果：

15.1、該一種用于太陽能光伏組件光伏eva封裝膜的分切機，通過絲桿可以調節連接板的高度，通過電動伸縮桿可以調節移動板與切割刀片之間的距離，通過防護殼將切割刀片進行隔離防護，防止工作人員在檢修機器時切割刀片對工作人員造成傷害，而且通過智能化還提高了對切割刀片防護隔離的工作效率。

16.2、該一種用于太陽能光伏組件光伏eva封裝膜的分切機，其放料和收卷在同側，可實現單人進行觀察產品處理時的質量狀態，如卷材中是否有雜質，是否有其他的不良情況，提高操作便捷性。

17.3、該一種用于太陽能光伏組件光伏eva封裝膜的分切機，通過在收卷前的滾筒安裝有弧度的彎輥，解決膠膜分切時切邊疊層無法分開的問題，解決常規分切設備的雙軸收卷的問題，單軸即可實現分切多鐘尺寸的膠膜需求。

18.4、該一種用于太陽能光伏組件光伏eva封裝膜的分切機，通過靜電棒放置架上靜電去除裝置的安裝，有效去除膠膜附帶的帶點離子。

附圖說明

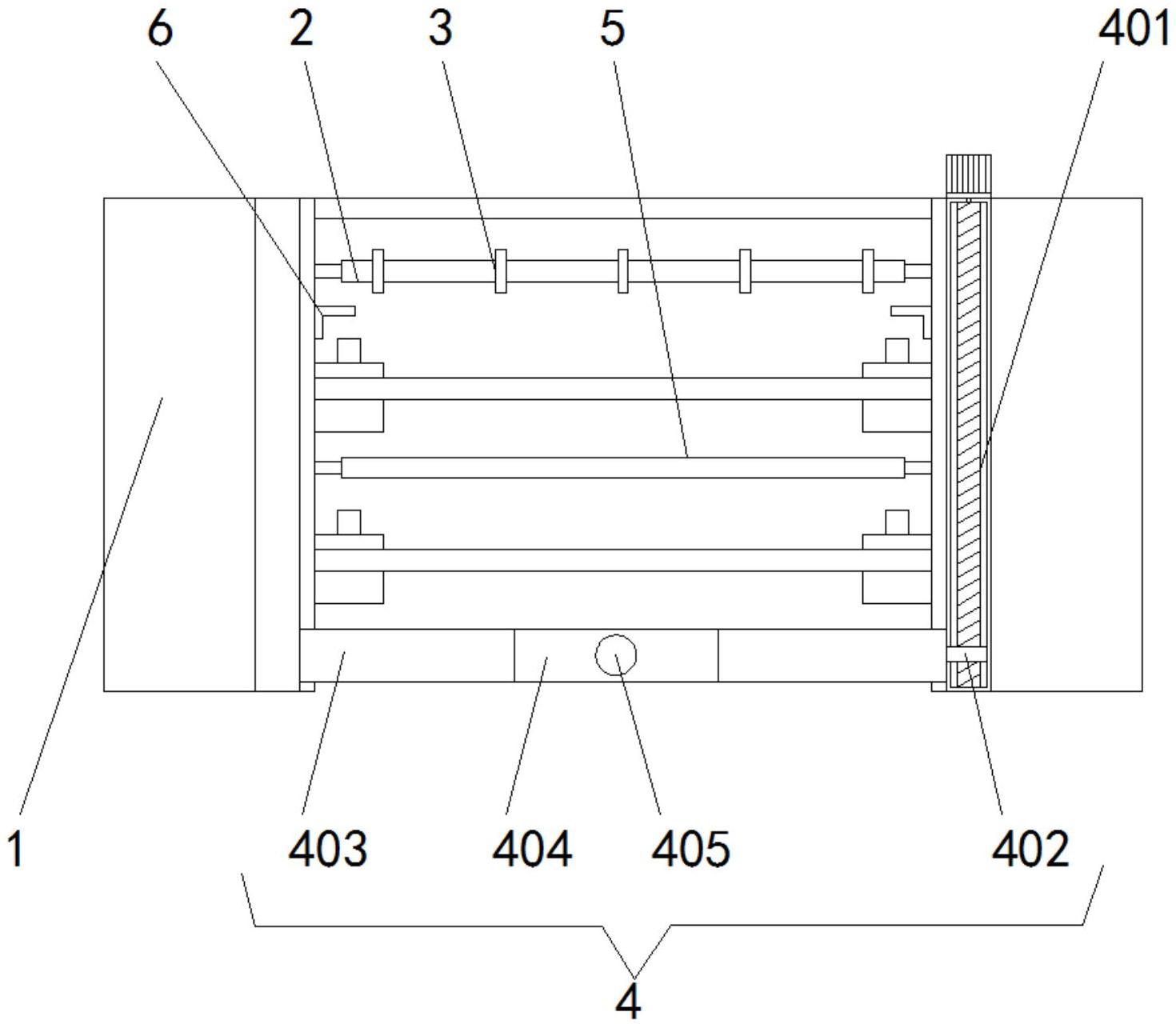

19.圖1為本實用新型結構示意圖；

20.圖2為本實用新型圖一俯視結構示意圖；

21.圖3為本實用新型圖一防護殼正視結構示意圖；

22.圖4為本實用新型切分機本體軸側圖。

23.圖中：1、切分機本體；2、轉動桿；3、切割刀片；4、防護機構；401、絲桿；402、連接座；403、連接板；404、延伸板；405、電動伸縮桿；406、移動板；407、防護殼；5、雙向螺紋輥；6、靜電棒放置架；7、備用按鈕；8、備用按鈕；9、上氣缸下壓按鈕；10、上氣缸上升按鈕；11、下氣缸下壓按鈕；12、下氣缸上升按鈕；13、上收料張力控制器；14、張力顯示屏幕；15、張力調節按鈕；16、電源開關；17、下放料張力控制器；18、滾輪式計米器；19、米數設定欄；20、計米器參數調節欄；21、線速表；22、米數清零按鈕；23、線速調節器；25、氣缸；26、氣漲軸；28、滾輪式計米器安裝位；29、切刀輥；30、梯形切刀固定架；31、手動螺絲閥；32、主電源開關；33、電源指示燈；34、啟動按鈕；35、急停按鈕；36、點東動按鈕；37、靜電去除裝置電源開關。

具體實施方式

24.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

25.請參閱圖1-4，本實施例中的一種用于太陽能光伏組件光伏eva封裝膜的分切機，包括切分機本體1、轉動桿2、切割刀片3、雙向螺紋輥5、靜電棒放置架6、氣缸25、氣漲軸26、滾輪式計米器安裝位28、切刀輥29、梯形切刀固定架30和手動螺絲閥31，切分機本體1的外部設有防護機構4。

26.防護機構4包括固定安裝在切分機本體1正表面上且數量為兩個的絲桿401，絲桿401的外周壁上螺紋連接有連接座402，兩個連接座402相對一側的外壁之間固定連接有連接板403，連接板403的正表面上固定安裝有延伸板404，延伸板404的截面呈“c”字形，延伸板404的內部固定安裝有電動伸縮桿405，電動伸縮桿405的輸出軸貫穿連接板403的內部，電動伸縮桿405的背側的外壁上固定連接有移動板406，移動板406遠離電動伸縮桿405的一側固定安裝有數量為多個的防護殼407，電動伸縮桿405可伸縮的最大距離為防護殼407正面內壁與切割刀片3外周壁之間的距離，防護殼407的外壁不會與切分機本體1的外壁接觸，切割刀片3為圓環形，切割刀片3的直徑小于防護殼407的長度，防護殼407的長度大于切割刀片3的直徑的長度不小于二厘米，防護殼407為矩形，切割刀片3位于防護殼407的內部，防護殼407與切割刀片3位于同一平面。

27.切分機本體1的外表面設有主電源開關32、電源指示燈33、啟動按鈕34、急停按鈕35、點東動按鈕36、靜電去除裝置電源開關37、備用按鈕7、備用按鈕8、上氣缸下壓按鈕9、上氣缸上升按鈕10、下氣缸下壓按鈕11、下氣缸上升按鈕12、上收料張力控制器13、張力顯示屏幕14、張力調節按鈕15、電源開關16、下放料張力控制器17、滾輪式計米器18、米數設定欄19、計米器參數調節欄20、線速表21、米數清零按鈕22和線速調節器23。

28.本實施例中的，雙向螺紋輥5鋁合金制的雙向展平輥的作用是防止收卷時膠膜起皺，輥面制有反向螺紋，該螺紋起到膠膜導向的作用，當采用彎輥時，可一次同批分切多種尺寸膠膜，可通過有一定的弧度彎輥防止收卷膠膜切邊層疊在一起無法分開的問題。

29.本實施例中的，切刀裝置結構：切刀采用型號skd-76/17氣壓分切刀，梯形切刀固定架，渡洛切刀輥。

30.本實施例中的，切刀使用原理：氣壓分切刀可通過本身自帶的調節螺絲來實現固定松緊度，氣壓分切刀在分切不同尺寸的膠膜時，松開固定在切刀架的切刀，用卷尺量好切刀之間的距離，再上緊螺絲即可實現自由度很高的尺寸調節需求。

31.本實施例中的，氣缸、手動螺絲閥，主要作用用來固定氣漲軸，氣漲軸可拆卸。

32.本實施例中的，靜電棒放置架6采用型號xk-700a靜電去除裝置，該靜電棒放置架6的部署位置更有效去除膠膜帶點離子的含量，該靜電棒放置架6可調節位置的高低，針對膠膜卷材的大小進行調節有效的距離，因光伏膠膜的特性問題，膠膜帶點離子含量過高會造成光伏組件產生靜電紋。

33.上述實施例的工作原理為：

34.當切分機本體1工作完畢后，此時通過絲桿401和連接座402使連接板403向上移動，當防護殼407移動到與切割刀片3的水平線相同時，此時電動伸縮桿405推動移動板406向切割刀片3的方向移動，當切割刀片3整體位于防護殼407的內部后，此時便完成了對切割刀片3隔離防護，防止切割刀片3對工作人員造成傷害。

35.需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存

在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個

……”

限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

36.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種用于太陽能光伏組件光伏eva封裝膜的分切機，包括切分機本體（1）、轉動桿（2）、切割刀片（3）、雙向螺紋輥（5）、靜電棒放置架（6）、氣缸（25）、氣漲軸（26）、滾輪式計米器安裝位（28）、切刀輥（29）、梯形切刀固定架（30）和手動螺絲閥（31），其特征在于：所述切分機本體（1）的外部設有防護機構（4）；所述防護機構（4）包括固定安裝在切分機本體（1）正表面上且數量為兩個的絲桿（401），所述絲桿（401）的外周壁上螺紋連接有連接座（402），兩個所述連接座（402）相對一側的外壁之間固定連接有連接板（403），所述連接板（403）的正表面上固定安裝有延伸板（404），所述延伸板（404）的內部固定安裝有電動伸縮桿（405），所述電動伸縮桿（405）的背側的外壁上固定連接有移動板（406），所述移動板（406）遠離電動伸縮桿（405）的一側固定安裝有數量為多個的防護殼（407）。2.根據權利要求1所述的一種用于太陽能光伏組件光伏eva封裝膜的分切機，其特征在于：所述切割刀片（3）為圓環形，所述切割刀片（3）的直徑小于防護殼（407）的長度，所述防護殼（407）的長度大于切割刀片（3）的直徑的長度不小于二厘米。3.根據權利要求1所述的一種用于太陽能光伏組件光伏eva封裝膜的分切機，其特征在于：所述電動伸縮桿（405）的輸出軸貫穿連接板（403）的內部。4.根據權利要求1所述的一種用于太陽能光伏組件光伏eva封裝膜的分切機，其特征在于：所述防護殼（407）為矩形，所述切割刀片（3）位于防護殼（407）的內部。5.根據權利要求1所述的一種用于太陽能光伏組件光伏eva封裝膜的分切機，其特征在于：所述延伸板（404）的截面呈“c”字形。6.根據權利要求1所述的一種用于太陽能光伏組件光伏eva封裝膜的分切機，其特征在于：所述電動伸縮桿（405）可伸縮的最大距離為防護殼（407）正面內壁與切割刀片（3）外周壁之間的距離。7.根據權利要求1所述的一種用于太陽能光伏組件光伏eva封裝膜的分切機，其特征在于：所述防護殼（407）的外壁不會與切分機本體（1）的外壁接觸。8.根據權利要求1所述的一種用于太陽能光伏組件光伏eva封裝膜的分切機，其特征在于：所述防護殼（407）與切割刀片（3）位于同一平面。

技術總結

本實用新型涉及一種用于太陽能光伏組件光伏EVA封裝膜的分切機，包括切分機本體、轉動桿、切割刀片、雙向螺紋輥、靜電棒放置架、氣缸、氣漲軸、滾輪式計米器安裝位、切刀輥、梯形切刀固定架和手動螺絲閥，所述切分機本體的外部設有防護機構，所述防護機構包括固定安裝在切分機本體正表面上且數量為兩個的絲桿，所述絲桿的外周壁上螺紋連接有連接座。該一種用于太陽能光伏組件光伏EVA封裝膜的分切機，通過絲桿可以調節連接板的高度，通過電動伸縮桿可以調節移動板與切割刀片之間的距離，通過防護殼將切割刀片進行隔離防護，防止工作人員在檢修機器時切割刀片對工作人員造成傷害，而且通過智能化還提高了對切割刀片防護隔離的工作效率。能化還提高了對切割刀片防護隔離的工作效率。能化還提高了對切割刀片防護隔離的工作效率。

技術研發人員：練彭輝 黃永建

受保護的技術使用者：江蘇保均新材科技有限公司

技術研發日：2022.11.08

技術公布日：2023/6/3
