本實用新型涉紙管生產接管技術領域，尤其涉及一種紙管生產接管裝置。

背景技術：

紙管，是指用紙張加工成的管狀的物體，大多紙管為螺旋紙管和無縫紙管，市場上紙管的長短尺寸形狀各有不同，并且生產技術上又有所不同。

現有的紙管生產接管裝置不具備對紙管進行自動接料的機構，而且不具備對紙管進料口的大小進行調節的機構，并且不具備對紙管進行方便裝載的機構。

技術實現要素：

本實用新型的目的是為了解決現有的紙管生產接管裝置不具備對紙管進行自動接料的機構，而且不具備對紙管進料口的大小進行調節的機構，并且不具備對紙管進行方便裝載的機構的缺點，而提出的一種紙管生產接管裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種紙管生產接管裝置，包括支撐板塊，所述支撐板塊底端連接有驅動電機，且支撐板塊外側安裝有連接框架，所述連接框架頂部連接有進管口，且連接框架一側安裝有支撐桿，所述支撐桿外側連接有接料機構，且接料機構一側連接有調節機構，所述調節機構底部安裝有裝料機構。

作為上述技術方案的進一步描述：

所述接料機構內部包括有支撐柱，且支撐柱頂端安裝有第一托板，所述第一托板一側連接有合頁，且合頁外側安裝有第二托板，所述第二托板外壁連接有第一活動軸，且第一活動軸外側安裝有拉桿，所述拉桿外側連接有第二活動軸，且第二活動軸外部安裝有滑塊，所述滑塊外側滑動連接有電磁滑軌。

作為上述技術方案的進一步描述：

所述拉桿通過第二活動軸、滑塊、電磁滑軌與支撐桿構成滑動結構，且拉桿通過第一活動軸與第二托板構成活動結構。

作為上述技術方案的進一步描述：

所述調節機構內部包括有固定外桿，且固定外桿內部活動連接有活動桿，所述活動桿外側連接有擋板，且擋板一側安裝有斜狀下料板塊，所述固定外桿內部開設有第二內螺紋孔，且第二內螺紋孔一側安裝有第一內螺紋孔，所述第一內螺紋孔與第二內螺紋孔之間螺紋連接有手擰螺絲。

作為上述技術方案的進一步描述：

所述擋板通過活動桿、固定外桿與連接框架構成插接結構，且活動桿通過第一內螺紋孔、第二內螺紋孔、手擰螺絲與固定外桿構成鎖緊結構。

作為上述技術方案的進一步描述：

所述裝料機構內部包括有接料箱，且接料箱底端連接有接料箱，所述接料箱外側連接有插桿，且插桿外側套設有內槽，所述接料箱內側連接有分隔板，且支接料箱外壁開設有安置槽，所述安置槽底端安裝有固定桿，且固定桿內側活動連接有口字型活動拉桿，所述口字型活動拉桿外側連接有卡塊。

作為上述技術方案的進一步描述：

所述接料箱通過插桿、內槽與支撐板塊構成合接結構，且接料箱的中軸線與口字型活動拉桿的中軸線相重合。

綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

1、本實用新型中，在接料機構的作用下，當切好的紙管從設備上下來時，從而被第一托板與之第二托板進行接住，然而接住之后，通過滑塊在電磁滑軌內進行向下滑動，從而使得滑塊連接的第二活動軸拉動拉桿并使得拉桿拉動第一活動軸連接的第二托板向下轉動，從而使得第二托板通過合頁與之支撐柱連接的第一托板進行張開，從而使得紙管從張開的第二托板上進行滑落進入進管口，通過這樣的設置，便于對其紙管進行快速的接料工作，省去了人工接料的環節，提高了紙管生產時的接料效率，加快了紙管的生產工作。

2、本實用新型中，在調節機構的作用下，通過松卸手擰螺絲，從而可以將擋板連接的活動桿從連接框架上連接的固定外桿的內部抽出進行調節，從而加大兩擋板之間的距離，從而使得進料口進行擴大，便于對其不同長度的紙管進行調節進料口的大小，則使得滿足不同長度的紙管進行進料工作。

3、本實用新型中，在裝料機構的作用下，通過接料箱內部的分隔板的設置，能夠便于對其紙管進行有序的分開放置，并且通過卡塊內摳出口字型活動拉桿，從而使得口字型活動拉桿能夠與之固定桿之間進行活動，從而拉動口字型活動拉桿使得裝滿紙管的接料箱能夠通過滾輪進行移動出來，便于對其紙管進行出料工作，方便后段的工人人員進行其他安置工作，當調節機構中的設置調節后，可以通過更換不同尺寸的接料箱對其紙管進行接料工作。

附圖說明

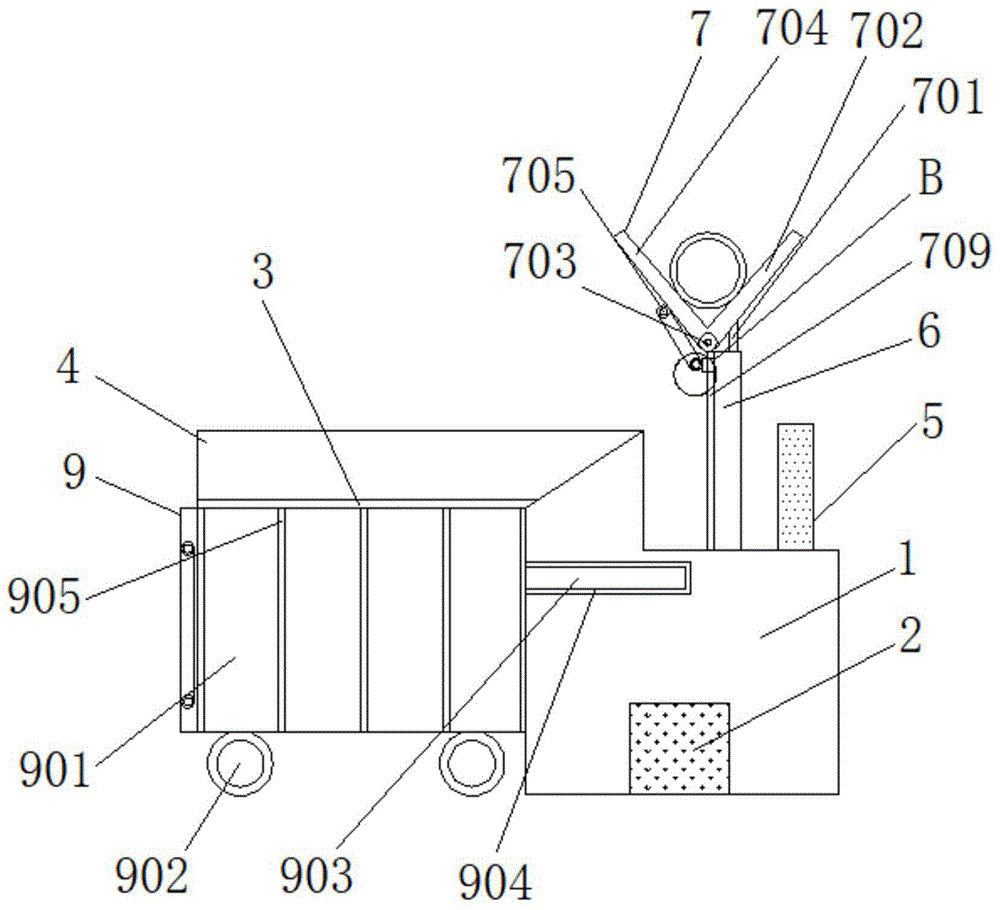

圖1為本實用新型中一種紙管生產接管裝置整體結構示意圖；
