本實用新型涉及卷紙分切技術領域，具體涉及一種新型絕緣紙分切機。

背景技術：

近年來，隨著制造業的飛速發展，市場對絕緣紙的需求量持續增長。我國作為制造業大國，在原材料、人力資源等方面都具有特殊優勢，因此我國的絕緣紙產業總體上呈現一個高速發展的態勢，為我國裝備制造業的發展奠定了重要基礎。

現代生產多種多樣，從而每個客戶對不同尺寸的絕緣紙的需求也不盡相同，這就需要絕緣紙的生產廠家可以按照客戶不同的需求把絕緣紙切成不同的規格、長度。由于絕緣紙的成卷比較松散、對加工溫度也有著限制，目前上普遍的做法是工人手工切割，這種工作方式生產出的絕緣紙存在效率低、良品率低等缺陷，且缺乏一種能夠?qū)⒆詣?dòng)進料、自動定尺、切割加工等有效結合的裝置。

技術實現要素：

為解決現有技術中存在的問題，本實用新型提供了一種能夠?qū)崿F(xiàn)定尺切割且定尺準確的新型絕緣紙分切機。

為實現上述目的，本實用新型的技術方案為：

一種新型絕緣紙分切機，包括底座，底座上設有動力系統和鋸切裝置，底座上設有導軌，導軌首端設有定尺送紙裝置，導軌尾端設有卸料尾座；定尺送紙裝置包括三腳架和第一推料架，三腳架固定在底座上，第一推料架設置在導軌上，第一推料架與導軌滑動連接；三腳架包括固定在底座上的底板，底板上設有h形的豎板，豎板上方u形的開口中設有軸承，軸承中設有短氣漲軸，短氣漲軸靠近豎板的一端連接有主軸電機，短氣漲軸沿導軌長度方向設置；第一推料架包括與導軌滑動連接的下底板，下底板下方設有第一驅動裝置，下底板上設有豎直設置的h形的推料板，短氣漲軸穿過推料板上方的u形缺口設置。

進一步地，卸料尾座包括設置在底座尾端的長氣漲軸，長氣漲軸與短氣漲軸同軸設置；還包括設置在底座尾端的第二推料架，第二推料架與第一推料架結構相同，第二推料架設置在導軌尾端，第二推料架下方設有第二驅動裝置，長氣漲軸穿過第二推料架上方的u形缺口設置。

進一步地，鋸切裝置包括支架，支架上設有絲杠導軌，絲杠導軌上設有鋸切機構；鋸切機構包括鋸切底板，鋸切底板上設有鋸切驅動電機和鋸片支架，鋸片支架上設有鋸片，鋸片與鋸切驅動電機通過帶傳動連接。

進一步地，第一驅動裝置和第二驅動裝置為鏈傳動或滾珠絲杠或伸縮氣缸，可以為一種，也可以為多種驅動方式組合使用。

進一步地，短氣漲軸下方設有豎直設置的支撐氣缸，支撐氣缸活塞桿的自由端與短氣漲軸的自由端配合，活塞桿在氣壓的作用下接近或遠離短氣漲軸。

進一步地，豎板側面對稱設有一對三角形的加強肋板，豎板與底板呈45度或90度或135度設置。

進一步地，鋸片與鋸切驅動電機通過同步帶連接。

進一步地，絲杠導軌兩端設有行程開關。

進一步地，底座由工字型鋼通過螺栓拼接而成。

與現有技術相比，本實用新型的有益效果為：

（1）第一推料架推動在短氣漲軸上的絕緣卷紙，并通過設置在長氣漲軸上的第二推料架對絕緣卷紙進行限位，然后通過鋸切裝置進行切斷；通過調節第二推料架在長氣漲軸上的位置來控制切斷的絕緣卷紙的長度，達到了定尺切割絕緣卷紙的目的，操作方便且可以切割張幅較大的紙張，實用性強。

（2）第一推料架和第二推料架下方均設有驅動裝置，實現了自動化送料和定尺切割，效率更高，定位更準確。

（3）支撐氣缸起到對短氣漲軸進行支撐的目的，有效解決了短氣漲軸兩端受力不均勻?qū)е露虤鉂q軸彎曲或裁減的紙張尺寸不準確的問題。

（4）三腳架上的豎版與底板呈45度或90度或135度設置，可以適應更多的絕緣卷紙整體直徑，適應性更強，用途更廣。

（5）鋸切驅動電機與鋸片通過同步帶連接，能夠保證鋸片轉速達到要求，還可以在緊急情況下發生打滑以燒壞避免電機，性能更強，效益更好。

（6）絲杠導軌兩端設有行程開關來控制鋸切地板移動的相對位置，防止發生位移超程，避免撞刀等危險的發生。

附圖說明

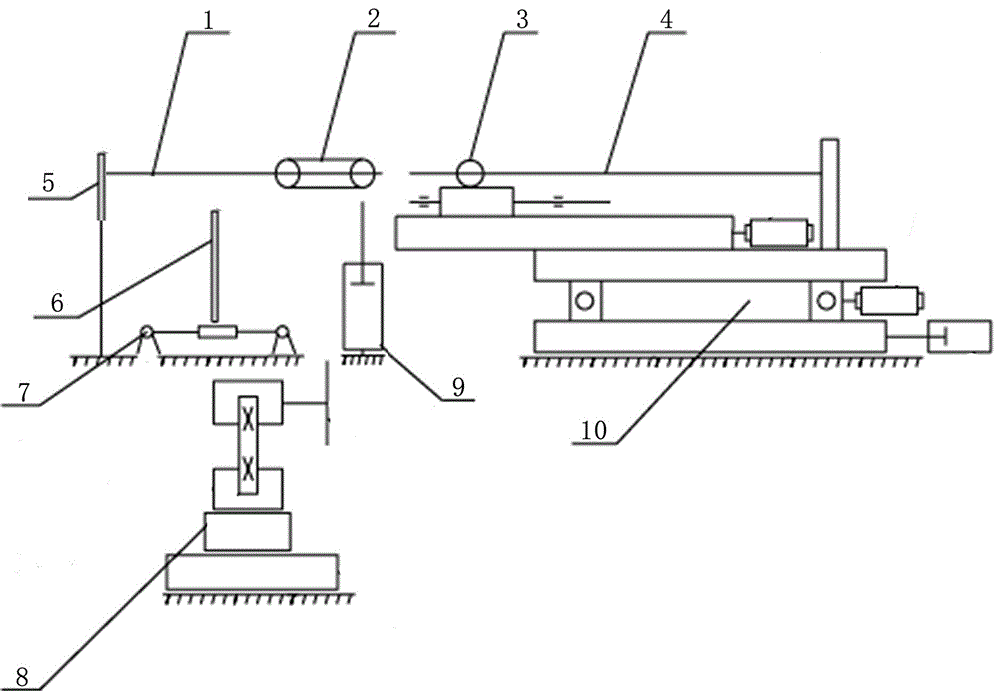

圖1為實施例1中本實用新型的結構示意圖；

圖2為實施例1中定尺送紙裝置的結構示意圖；

圖3為實施例1中鋸切裝置的結構示意圖；

圖4為實施例1中第一驅動裝置的結構示意圖；

圖5為實施例2中第一驅動裝置的結構示意圖；

圖6為實施例3中第一驅動裝置的結構示意圖。

圖中：短氣漲軸1，絕緣卷紙2，第二推料架3，長氣漲軸4，三腳架5，第一推料架6，第一驅動裝置7，鋸切裝置8，支架801，絲杠導軌802，鋸切底板803，鋸片支架804，鋸切驅動電機805，鋸片806，支撐氣缸9，回轉平臺10，軸承11，主軸電機12，底座13。

具體實施方式

為了使本領域技術人員能夠更好的理解本實用新型的技術方案，下面結合附圖對本實用新型作進一步的解釋說明。

實施例1

參見圖1-圖4，一種新型絕緣紙分切機，包括水平設置的底座13，底座13由工字型鋼通過螺栓拼接而成；底座13上設有動力系統和鋸切裝置8，底座13上還設有水平設置的導軌，導軌首端設有定尺送紙裝置，導軌尾端設有卸料尾座；定尺送紙裝置包括設置在底座13首端的三腳架5，三腳架5包括固定在底座13上的底板，底板上設有h形的豎板，豎板側面對稱設有一對三角形的加強肋板，豎板與底板呈45度或90度或135度設置，豎板上方u形的開口中設有軸承11，軸承11中設有短氣漲軸1，短氣漲軸1靠近豎板的一端連接有主軸電機12，短氣漲軸1沿導軌長度方向設置；短氣漲軸1下方設有豎直設置的支撐氣缸9，支撐氣缸9活塞桿的自由端與短氣漲軸1的自由端配合，活塞桿在氣壓的作用下接近或遠離短氣漲軸1，對短氣漲軸1起到了支撐的作用；定尺送紙裝置還包括設置在導軌上的第一推料架6，第一推料架6包括與導軌滑動連接的下底板，下底板下方設有第一驅動裝置7，第一驅動裝置7為鏈傳動，此時下底板底部通過連接塊固定在鏈條上，隨鏈條的移動進行同步移動；下底板上固定有豎直設置的h形的推料板，短氣漲軸1穿過推料板上方的u形缺口設置；

卸料尾座包括固定在底座13尾端的長氣漲軸4，長氣漲軸4與短氣漲軸1同軸設置；還包括設置在底座13尾端的第二推料架3，第二推料架3與第一推料架6結構相同，第二推料架3上設有壓力感應器，第二推料架3設置在導軌尾端并與導軌滑動連接；第二推料架3下方設有第二驅動裝置，第二驅動裝置與壓力感應器連接，第二驅動裝置為鏈傳動，下底板底部通過連接塊固定在鏈條上，隨鏈條的移動進行同步移動；長氣漲軸4穿過第二推料架3上方的u形缺口設置；卸料尾座下設有回轉平臺10，回轉平臺10通過齒輪傳動，裁剪完成的絕緣卷紙2排布在長氣漲軸4上，當需要取下時，回轉平臺10轉出工作位置，取下絕緣卷紙2即可完成卸料工作。

鋸切裝置8包括支架801，支架801上設有絲杠導軌802，絲杠導軌802兩端設有行程開關，絲杠導軌802上設有鋸切機構；鋸切機構包括矩形的鋸切底板803，鋸切底板803上設有鋸切驅動電機805和長方體形的鋸片支架804，鋸片支架804上設有鋸片806，鋸片806與鋸切驅動電機805通過同步帶連接；

本實用新型的工作過程為：絕緣卷紙2套設在短氣漲軸1上，開始工作后，短氣漲軸1未開始充氣膨脹，短氣漲軸1上的絕緣卷紙2在第一推料架6的作用下沿著短氣漲軸1移動，絕緣卷紙2遠離第一推料架6的一端碰到第二推料架3即停止運動，此時短氣漲軸1充氣膨脹，短氣漲軸上的絕緣卷紙固定，鋸切裝置8對絕緣卷紙2進行鋸切，鋸切完成以后卸料尾座下方的旋轉平臺轉動，長氣漲軸4上的絕緣卷紙2卸下；當需要裁剪的絕緣卷紙2的寬幅需要調整時，只需要將第二推料架3左右移動，調整第一推料架6與第二推料架3之間的距離即可。

實施例2

參見圖5，一種新型絕緣紙分切機，與實施例1的區別僅在于，第一驅動裝置7和第二驅動裝置為伸縮氣缸。

實施例3

參見圖6，一種新型絕緣紙分切機，與實施例1的區別僅在于，第一驅動裝置7和第二驅動裝置為滾珠絲杠。

技術特征：

1.一種新型絕緣紙分切機，包括底座，底座上設有動力系統和鋸切裝置，其特征在于，所述底座上設有導軌，導軌首端設有定尺送紙裝置，導軌尾端設有卸料尾座；所述定尺送紙裝置包括三腳架和第一推料架，三腳架固定在底座上，第一推料架設置在導軌上；所述三腳架包括固定在底座上的底板，底板上設有h形的豎板，豎板上方u形的開口中設有軸承，軸承中設有短氣漲軸，短氣漲軸靠近豎板的一端連接有主軸電機，短氣漲軸沿導軌長度方向設置；所述第一推料架包括與導軌滑動連接的下底板，下底板下方設有第一驅動裝置，下底板上設有豎直設置的h形的推料板，短氣漲軸穿過推料板上方的u形缺口設置。

2.根據權利要求1所述的新型絕緣紙分切機，其特征在于，所述卸料尾座包括設置在底座尾端的長氣漲軸，長氣漲軸與短氣漲軸同軸設置；還包括設置在底座尾端的第二推料架，第二推料架與第一推料架結構相同，第二推料架設置在導軌尾端，第二推料架下方設有第二驅動裝置，長氣漲軸穿過第二推料架上方的u形缺口設置。

3.根據權利要求1所述的新型絕緣紙分切機，其特征在于，所述鋸切裝置包括支架，支架上設有絲杠導軌，絲杠導軌上設有鋸切機構；所述鋸切機構包括鋸切底板，鋸切底板上設有鋸切驅動電機和鋸片支架，鋸片支架上設有鋸片，鋸片與鋸切驅動電機通過帶傳動連接。

4.根據權利要求1或2所述的新型絕緣紙分切機，其特征在于，所述第一驅動裝置和第二驅動裝置為鏈傳動或滾珠絲杠或伸縮氣缸。

5.根據權利要求1所述的新型絕緣紙分切機，其特征在于，所述短氣漲軸下方設有豎直設置的支撐氣缸，支撐氣缸活塞桿的自由端與短氣漲軸的自由端配合。

6.根據權利要求1所述的新型絕緣紙分切機，其特征在于，所述豎板側面設有三角形的加強肋板，豎板與底板呈45度或90度或135度設置。

7.根據權利要求3所述的新型絕緣紙分切機，其特征在于，所述鋸片與鋸切驅動電機通過同步帶連接。

8.根據權利要求3所述的新型絕緣紙分切機，其特征在于，所述絲杠導軌兩端均設有行程開關。

9.根據權利要求1所述的新型絕緣紙分切機，其特征在于，所述底座由工字型鋼通過螺栓拼接而成。

技術總結

本實用新型屬于卷紙分切技術領域，公開了一種新型絕緣紙分切機；本裝置包括底座，底座上設有動力系統和鋸切裝置，還設有導軌，導軌首端設有定尺送紙裝置，導軌尾端設有卸料尾座，定尺送紙裝置包括固定在底座上的三腳架和與導軌滑動連接的第一推料架，還包括與第一推料架配合使用的第二推料架，第一推料架和第二推料架下方均設有驅動裝置；本實用新型解決了人工切割時效率低、良品率低等缺陷，具有定尺切割且定尺準確的顯著優勢。

技術研發人員：巢宇杰;顧睿智;劉屹

受保護的技術使用者：常州永祥電工科技有限公司

技術研發日：2020.12.01

技術公布日：2021.08.03
